Merkmale

Die DHE besteht aus einem Druckspeicher, Manometer mit Absperrventil und einem entsperrbarem Rückschlagventil. Die DHE kann auch nachträglich in eine SPA eingebaut werden (Umbausatz-Nr: DHE140/R001-00).

Vorteile

Für den nachträglich Einbau in eine SPA Anlage (SPA1000, SPA2000, SPA3000) geeignet.

Funktionsbeschreibung

Die DHE dient der Aufrechterhaltung des Sperrdrucks über einen begrenzten Zeitraum nach Ausfall oder Abschaltung der SPA-Umwälzpumpe. Dadurch wird eine Druckumkehr an der Gleitringdichtung und somit ein Öffnen derselben verhindert. Die Dichtung wird jedoch nicht mehr gekühlt und muss deshalb sofort stillgesetzt werden. Der Zeitraum, in dem der Druck aufrecht erhalten wird, hängt von folgenden zwei Faktoren ab: Größe der Leckrate an der Gleitringdichtung und dem gespeicherten Sperrflüssigkeitsvorrat im Druckspeicher.

Ähnliche Produkte

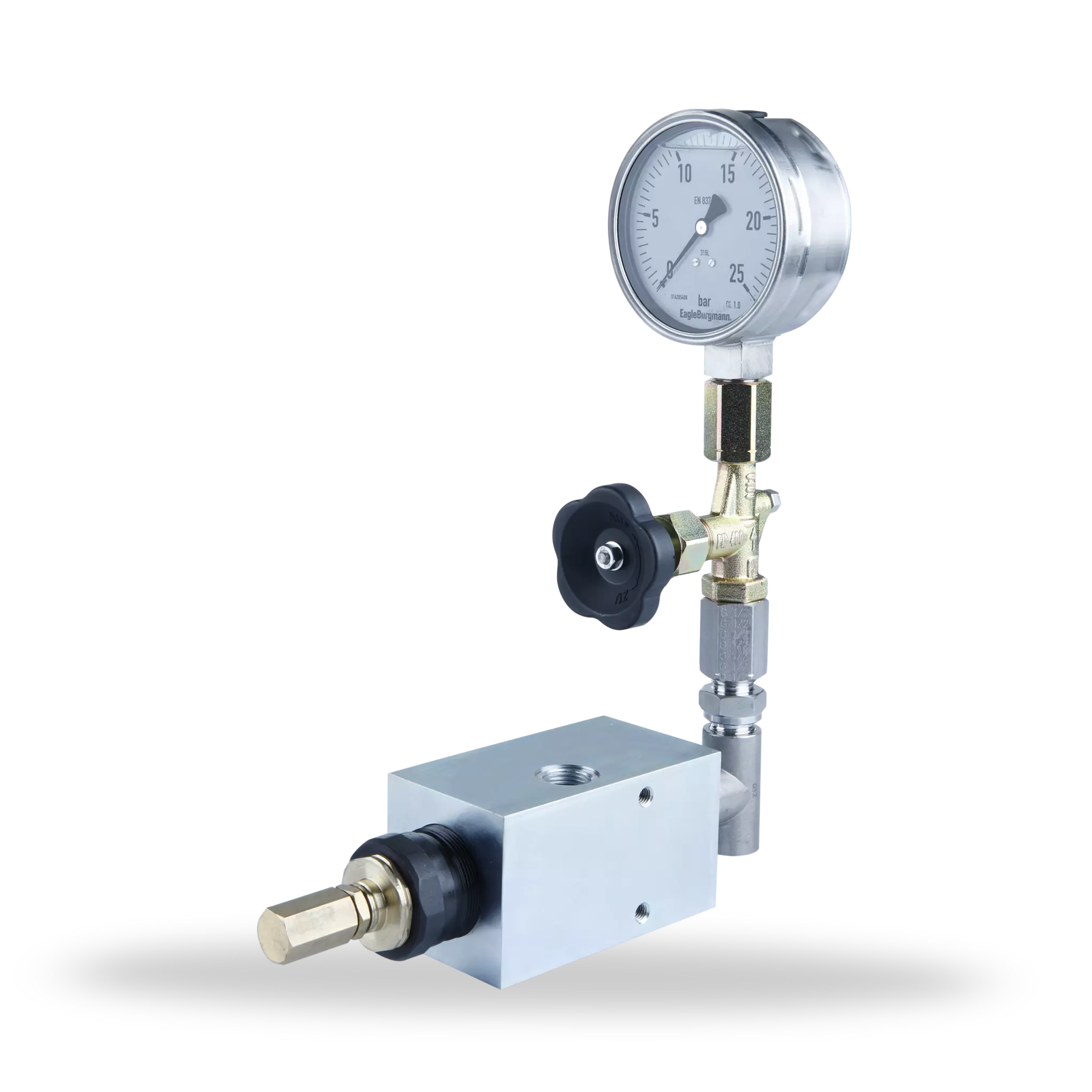

DRE Druckregeleinheit

Die Druckregeleinheit dient der individuellen Einstellung des Sperrdrucks bei der Versorgung mehrerer Gleitringdichtrungen durch eine SPA mit einer VTE. Es stehen vier Grundtypen zur Auswahl.

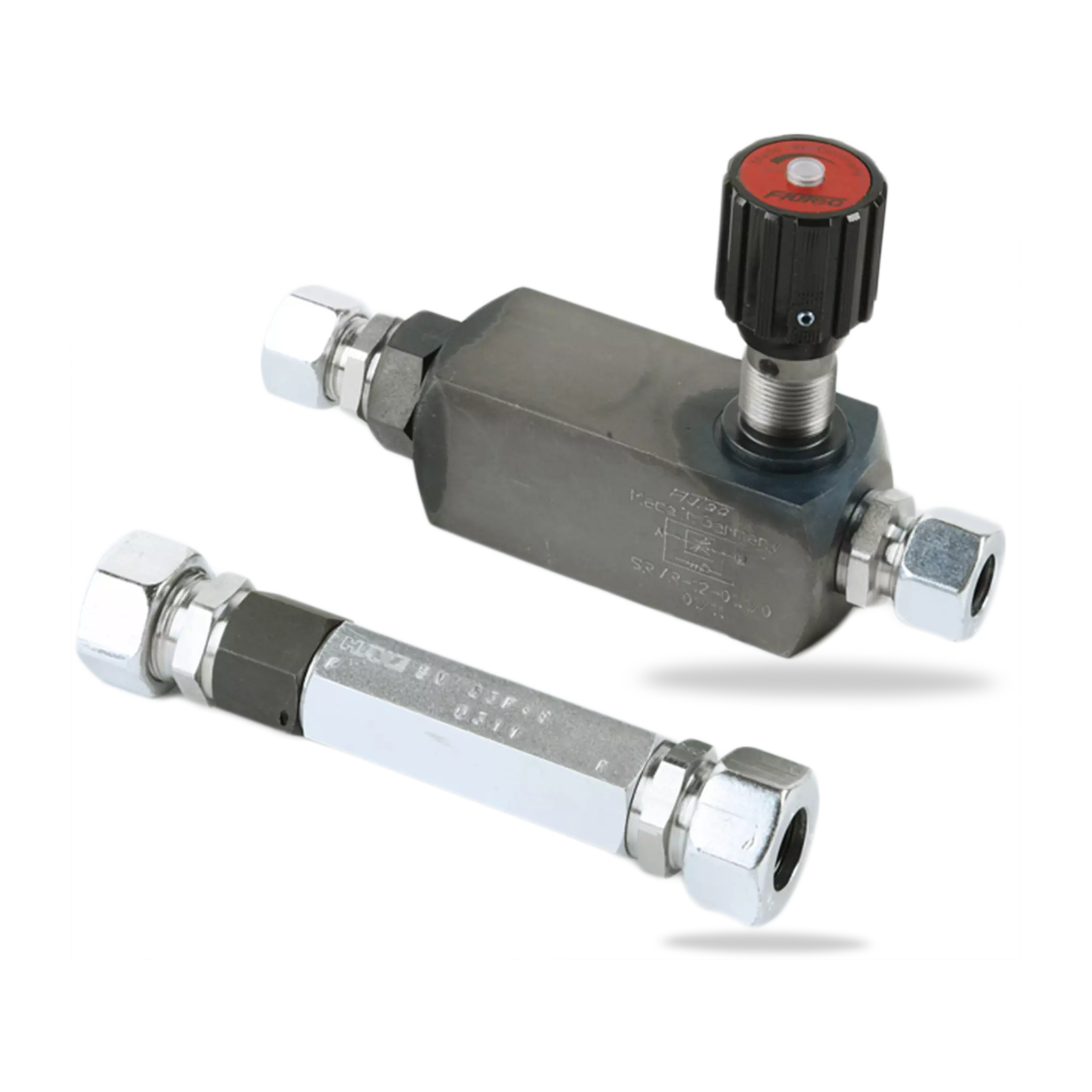

VTE Verteilereinheit

Die Verteilereinheit kommt zum Einsatz, wenn zwei und mehr Gleitringdichtungen mit einem Sperrdruckaggregat der Baureihen SPA1000, SPA2000 und SPA3000 versorgt werden sollen. Die VTE ist für Sperrmedium Hydrauliköl geeignet. Sie wird lose geliefert und muss bauseits an geeigneter Stelle in die Verrohrung eingebaut werden. Es stehen zwei Grundtypen zur Verfügung:
VTE02/M...: Verteilereinheit zur Versorgung von zwei Gleitringdichtungen in beidseitig gelagerten Pumpen.
VTE../S...: Verteilereinheit zur Versorgung von zwei und mehr Gleitringdichtungen an verschiedenen Pumpen. Sie beinhaltet ein Überströmventil und pro Dichtung ein Stromregelventil. Druckregeleinheiten DRE sind erforderlich, wenn an den Gleitringdichtungen unterschiedliche Sperrdrücke benötigt werden.
