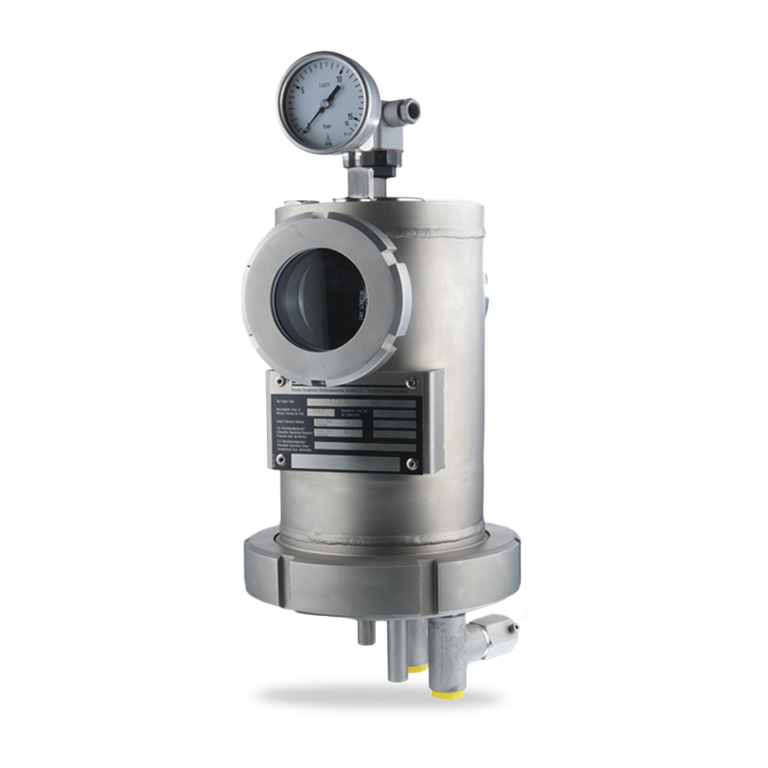

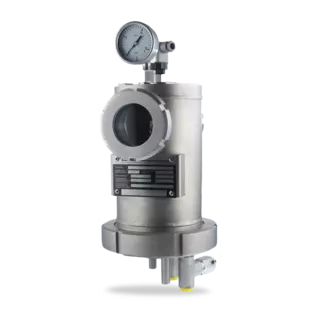

TS3016
TS3016

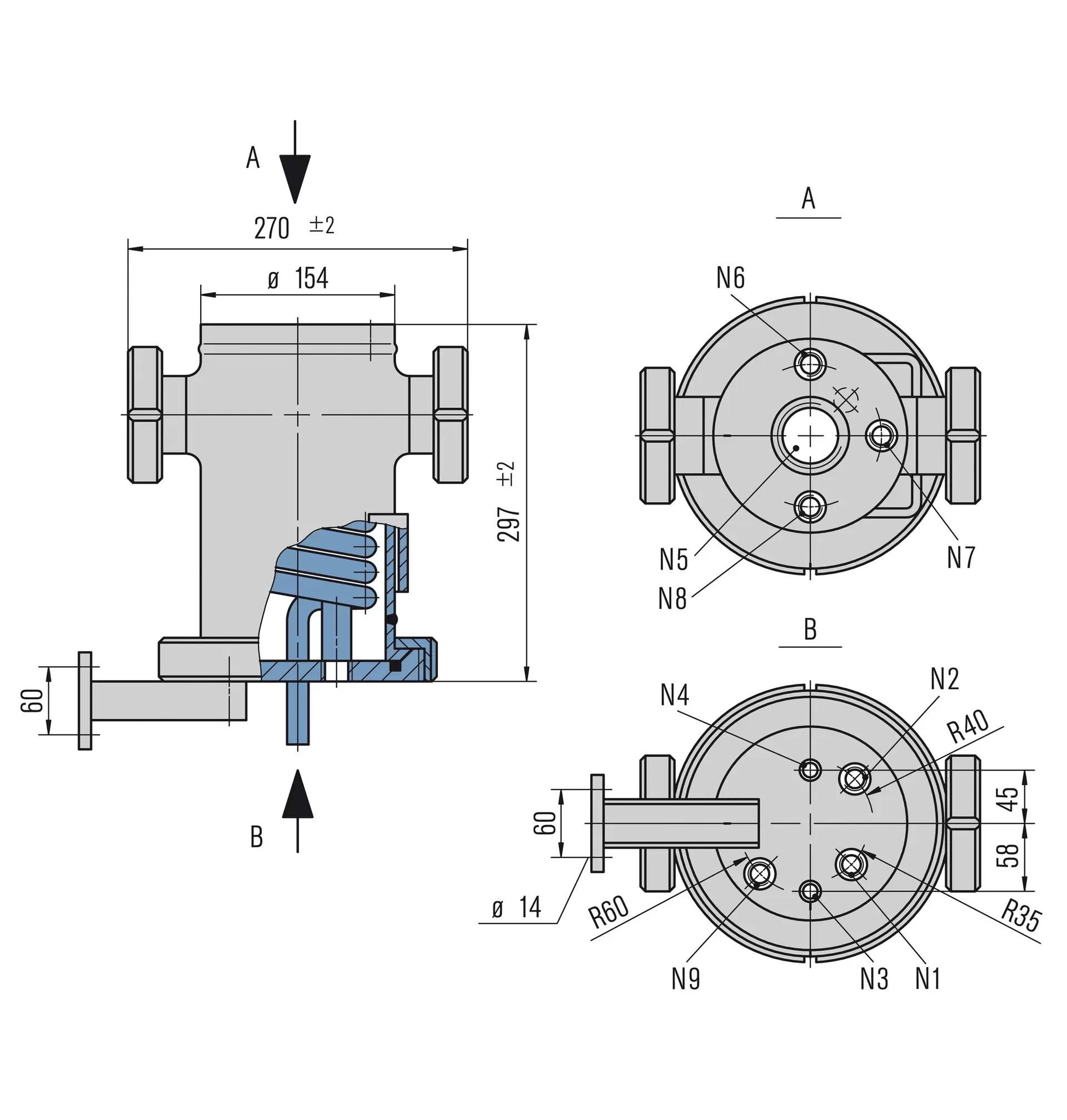

| Pos. | Benennung |
| N1 | Sperrflüssigkeit EIN G1/2” |
| N2 | Sperrflüssigkeit AUS G1/2” |
| N3 | Kühlwasser EIN Rohr 15 x 1,5 mm |
| N4 | Kühlwasser AUS Rohr 15 x 1,5 mm |
| N5 | Niveauschalter G 2” |
| N6 | Zusatzkomponenten G1/2” |
| N7 | Zusatzkomponenten G1/2” |
| N8 | Füllanschluss G1/2” |
| N9 | Ablass G1/2” |
TS3016
Merkmale
Das EagleBurgmann TS3016 Thermosiphonsystem bietet eine einfache und schnelle Möglichkeit der Reinigung des Behälterinnenraumes. Dazu wurde das System so konzipiert, dass ein einfaches Zerlegen möglich ist. Die Verbindung des Druckgases mit dem Behälter ist deshalb mittels Schnellkupplung ausgeführt. Durch den modularen Systemaufbau können die TS3016 Behälter mit zahlreichen Systemkomponenten kombiniert werden.
Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 52, Plan 53A
Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 52, Plan 53A
Vorteile
- Teilbare Ausführung: Gewährleistet die optimale und einfache Reinigung des Behälterinnenraumes
- Innovatives Design: Einfache und schnelle Zerlegbarkeit des Behälters
- Zwei gegenüberliegende Schaugläser ermöglichen das ideale Ablesen des Flüssigkeitsniveaus.
- Dichtung und Verrohrung können ohne Zerlegung gespült werden
- Modularer Systemaufbau: Kombination mit zahlreichen Systemkomponenten möglich
Standards und Freigaben
- PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
- TA-Luft-konform
Empfohlene Anwendungen
- Nahrungsmittelindustrie
- Pharmazeutische Industrie
- Chemische Industrie

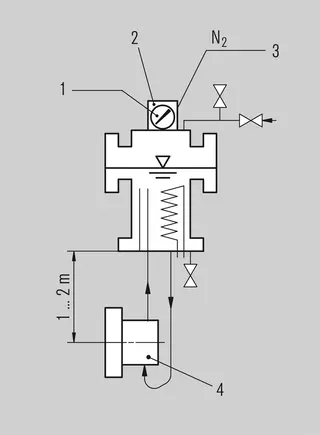

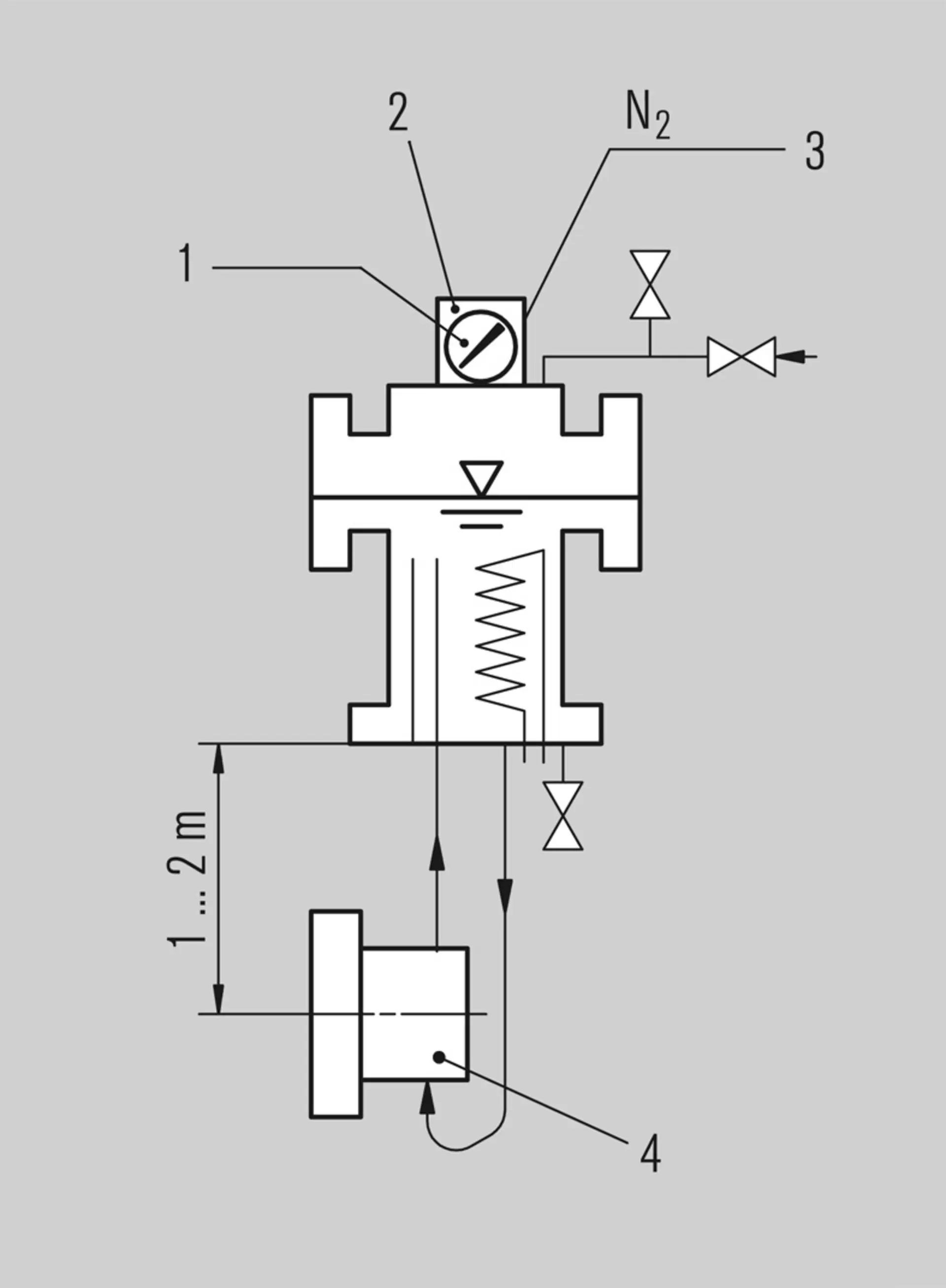

Funktionsbeschreibung
Das TS-System erfüllt für den Betrieb von Doppeldichtungen alle Grundaufgaben eines Sperrsystems:
Bei Druckbeaufschlagung erfolgt diese über Druckluft bzw. Stickstoff.
- Druckaufbau im Sperraum
- Leckageausgleich
- Zirkulation der Sperrflüssigkeit durch Thermosiphoneffekt oder Zwangsumlauf
- Kühlung der Dichtung
- Gezielte Aufnahme von Produktleckage und Verhinderung von Trockenlauf (Tandemanordnung)
Bei Druckbeaufschlagung erfolgt diese über Druckluft bzw. Stickstoff.
Hinweis
Reinigung: Zum Reinigen des Behälterinnenraumes wird die Überwurfmutter geöffnet, die Gasversorgung und der Niveauschalter abgekuppelt und der Behältermantel abgehoben. Ohne Demontage der Dichtungs- und Kühlanschlüsse und des Grundkörpers.
Produktvarianten
| Bezeichnung | TS3016 |
|---|---|
| Auslegungsvorschrift | PED 2014/68/EU |
| Integrierte Kühlschlange | ■ |
| Inhalt Behältermantel (Liter) | 4 |
| Inhalt Rohr (Liter) | 0,4 |
| Zul. Druck1) | 16 bar (232 PSI) |
| Zul. Temperatur1) | 150 °C (302 °F)1) |
| Arbeitsvolumen MAX-MIN (Liter) | 1,1 |
| Kühlleistung - Naturumlauf (kW)2) |
1,0 |
| Kühlleistung - Zwangsumlauf (kW)2) |
2,0 |
| Metallische Teile | 1.4404 |
| Schlauglas | Rund Borosilikat |
| Dichtung | PTFE |
| Schweißzusatzwerkstoff | 1.4576 / 1.4430 |
| Leergewicht | 12 kg (26,5 lb) |
1) Auslegungsdaten, zulässige Arbeitswerte sind von den Einsatzbedingungen abhängig.
2) Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.
